54ZYT Permanent magnet DC commutator motor

Contact us for a Quote »

General Specifications

Voltage Range
Power Output Range
12 & 60v dc 30 to 100 watts
Speed Range
12 & 60v dc up to 10,000rpm
Operational Temperature
12 & 60v dc -20°C to +40°C
Insulation Class
12 & 60v dc F(consult us for class B)
Bear Type
12 & 60v dc High quality ball bearings
Housing Type
12 & 60v dc Closed(ventilated also available)
Voltage Range 12 & 60v dc
Power Output Range 30 to 100 watts
Speed Range up to 10,000rpm
Operational Temperature -20°C to +40°C
Insulation Class F(consult us for class B)
Bear Type High quality ball bearings
Housing Type Closed(ventilated also available)

Performance Data

54zyt

Model
Units
Voltage V
Rated Power W
Rated Speed rpm
Rated Torque mNm
Rated Current A
No load Speed rpm

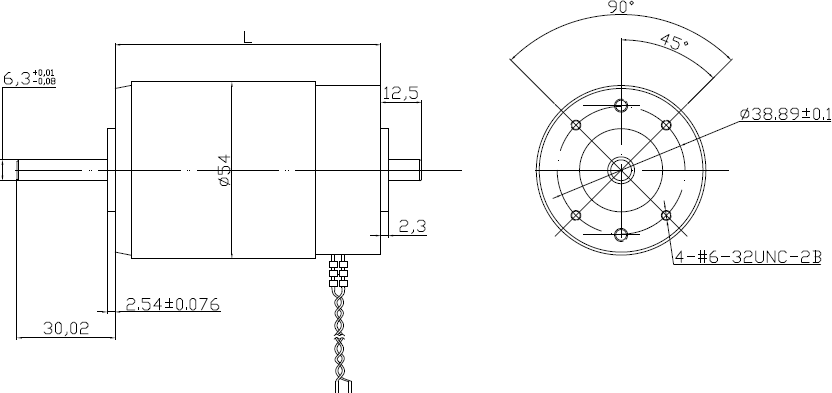

Length mm
54ZYT75-12V
Voltage 12
Rated Power 24
Rated Speed 3280
Rated Torque 71
Rated Current 3.57
No load Speed 4140
Length 75
54ZYT81-12V
Voltage 12
Rated Power 36
Rated Speed 3430
Rated Torque 99
Rated Current 4.57
No load Speed 4000
Length 81
54ZYT94-12V
Voltage 12
Rated Power 45
Rated Speed 2880
Rated Torque 148
Rated Current 5.63
No load Speed 3380
Length 94
54ZYT103-12V
Voltage 12
Rated Power 60
Rated Speed 3130
Rated Torque 183
Rated Current 7.34
No load Speed 3630
Length 103
54ZYT113-12V
Voltage 12
Rated Power 58
Rated Speed 2510
Rated Torque 219
Rated Current 7.2
No load Speed 2990
Length 113
54ZYT126-12V
Voltage 12
Rated Power 76
Rated Speed 2830
Rated Torque 261
Rated Current 9.31
No load Speed 3320
Length 126
54ZYT145-15.2V
Voltage 15.2
Rated Power 108
Rated Speed 2910
Rated Torque 353
Rated Current 9.98
No load Speed 3330
Length 145
54ZYT75-48V
Voltage 48
Rated Power 25
Rated Speed 3340
Rated Torque 71
Rated Current 0.89
No load Speed 4150
Length 75
54ZYT81-48V
Voltage 48
Rated Power 36
Rated Speed 3490
Rated Torque 98
Rated Current 1.14
No load Speed 4010
Length 81
54ZYT94-48V
Voltage 48
Rated Power 45
Rated Speed 2910
Rated Torque 148
Rated Current 1.39
No load Speed 3330
Length 94
54ZYT103-48V
Voltage 48
Rated Power 62
Rated Speed 3220
Rated Torque 183
Rated Current 1.83
No load Speed 3630
Length 103
54ZYT113-48V
Voltage 48
Rated Power 59
Rated Speed 2590
Rated Torque 219
Rated Current 1.8
No load Speed 3000
Length 113
54ZYT126-48V
Voltage 48
Rated Power 75
Rated Speed 2790
Rated Torque 261
Rated Current 2.2
No load Speed 3150
Length 126
54ZYT145-48V
Voltage 48
Rated Power 105
Rated Speed 2840
Rated Torque 353
Rated Current 2.99
No load Speed 3160
Length 145
Model Voltage Rated Power Rated Speed Rated Torque Rated Current No load Speed Length
Units V W rpm mNm A rpm mm
54ZYT75-12V 12 24 3280 71 3.57 4140 75
54ZYT81-12V 12 36 3430 99 4.57 4000 81
54ZYT94-12V 12 45 2880 148 5.63 3380 94
54ZYT103-12V 12 60 3130 183 7.34 3630 103
54ZYT113-12V 12 58 2510 219 7.2 2990 113
54ZYT126-12V 12 76 2830 261 9.31 3320 126
54ZYT145-15.2V 15.2 108 2910 353 9.98 3330 145
54ZYT75-48V 48 25 3340 71 0.89 4150 75
54ZYT81-48V 48 36 3490 98 1.14 4010 81
54ZYT94-48V 48 45 2910 148 1.39 3330 94
54ZYT103-48V 48 62 3220 183 1.83 3630 103
54ZYT113-48V 48 59 2590 219 1.8 3000 113
54ZYT126-48V 48 75 2790 261 2.2 3150 126
54ZYT145-48V 48 105 2840 353 2.99 3160 145
